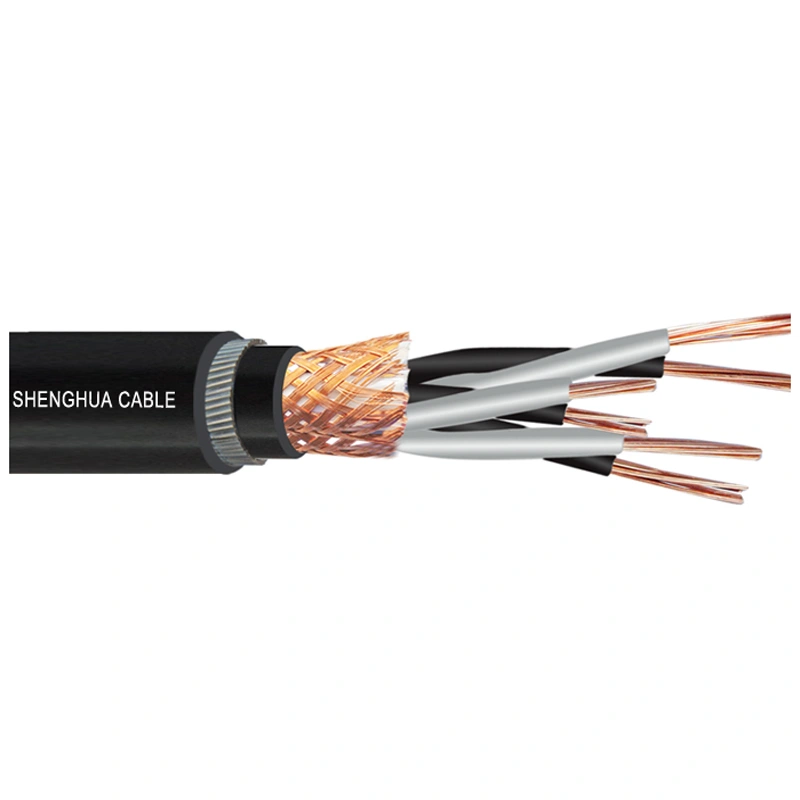

Câble d'instrument à isolation XLPE blindé de fil d'acier Câble d'instrument blindé

Ingénierie à triple protection pour conditions extrêmes​​

1. ​​Technologie de blindage anti-EMI​​:

   • ​​Blindage par feuille d'aluminium + fil de drainage​​ (type DJYP3VP3) assure une atténuation de 85 dB à 30 MHz, neutralisant les interférences des transformateurs 110kV et des variateurs de fréquence dans les usines sidérurgiques

   • ​​Blindage individuel et global​​ (par exemple, DJYP3VP3-32) prévient les parasites dans les faisceaux de 19 cœurs, permettant la transmission simultanée de courant de 10A et de signaux de capteur de 10kHz avec ​​<0,1% de distorsion​​


2. ​​Résilience de l'Arctique au désert​​:

   • ​​Isolation XLPE​​ résiste à une ​​chaleur continue de 90°C​​ (contre 70°C pour le PVC standard), maintenant une résistance d'isolation >12 MΩ·km dans les salles de turbines où la température ambiante atteint ​​65°C+​​

   • ​​Blindage par fil d'acier​​ (DJYVP3-32) résiste à des charges de compression de 8 tonnes—validé lors de collisions de grues portuaires à Shanghai—and résiste à la corrosion par le sel dans les plates-formes offshore pendant ​​15+ ans​​


3. ​​Installation hyper-flexible​​:

   • ​​Rayon de courbure 6×​​ (par exemple, ​​OD de 20,1mm pour 19 cœurs​​) permet le routage à travers des bac à câbles congestionnés, réduisant le temps d'installation de ​​40%​​ par rapport aux alternatives rigides

   • ​​Flexibilité à -40°C​​ prévient la fissuration de la gaine dans les sous-stations sibériennes, survivant à ​​500 000+ cycles de courbure​​ dans les machines mobiles


​​Certifié pour les zones dangereuses globales​​

Les câbles de Shenghua sont conformes à:

• ​​IEC 60228 & GB9330​​: Retard à l'incendie (IEC 60332) et résistance diélectrique de 3kV/5min.
• ​​CE/RoHS/KEMA​​: Matériaux sans halogène (Cd <0,01%, Pb <0,1%) et validation de l'immunité EMI

• ​​ISO 9001/OHSAS 18001​​: Protocoles de sécurité pour installations Zone 1 pétrolières/gazières


​​Spécifications techniques: Gamme de câbles Shenghua​​

​​Gamme de température​​: -40°C à 90°C • ​​Rayon de courbure​​: 6× OD (non blindé), 12× OD (blindé)

Applications éprouvées dans les infrastructures critiques​​

• ​​Systèmes SCADA de centrales nucléaires​​: Les câbles DJYP3VP3-32 ont maintenu l'exactitude du signal malgré l'EMI des armoires de commutation 110kV dans la phase III du Guangdong
  4
  .
• ​​Oléoducs arctiques​​: Le DJYVP3-22 a résisté à la fragilité à -38°C et à l'exposition à H₂S dans les champs sibériens pendant 8+ ans

• ​​Robotique automobile​​: Le DJYP3V à 12 cœurs a éliminé la perte de données dans les lignes de soudure de BMW malgré des éclairs de 15kA


Pourquoi les ingénieurs mondiaux font confiance à Shanghai Shenghua​​

1. ​​Fabrication sans défaut​​:

   • ​​Vérifications d'intégrité du blindage alimentées par l'IA​​: Les scans laser vérifient l'uniformité du chevauchement de la feuille (±0,1mm), éliminant les lacunes EMI

   • ​​Test Hi-Pot à 100%​​: Les tests de contrainte AC de 3,5kV valident l'intégrité de l'isolation pour la conformité KEMA


2. ​​Déploiement global rapide​​:

   • ​​Devis en 24 heures​​: Cœurs sur mesure (1-19), types de blindage (fil d'acier/ruban), et certifications DIN/BS

   • ​​Emballage sur bobine en bois​​: Extrémités scellées avec du ruban BOPP préviennent l'entrée d'humidité lors du transport maritime vers l'UE/États-Unis


3. ​​Assurance après-vente incomparable​​:

   • ​​Garantie souscrite par PICC​​: Garantie de remplacement de 12 mois pour les déviations IEC + support technique basé à Shanghai 24h/24

   • ​​36+ brevets​​: Pour l'extrusion XLPE et la technologie de tissage de blindage, déployés dans le barrage des Trois Gorges de Chine

Application

Ce produit s'applique comme fil de connexion pour appareils électriques, appareils ou ordinateurs, utilisé dans des équipements de distribution avec une tension nominale allant jusqu'à et incluant 450/750V CA ou 1000V CC

Description

Caractéristiques et paramètres pertinents

1. Température de service à long terme du conducteur du câble: 90°C

2. Tension nominale: 300/500V, 450/750V, 600/1000V.

3. Température de pose du câble ≥ 0°C

4. Cœurs(paire/triple): 1~19

5. Rayon de courbure minimum:≥ 6 fois le diamètre extérieur du câble

Conditions d'utilisation

Le câble est autorisé à fonctionner en installation fixe ou mobile dans une température ambiante de -40 ℃ à 50 ℃, une humidité relative non supérieure à 80% et une température des cœurs non supérieure à 70 ℃, tout en évitant un rayonnement thermique direct ou un contact à haute température. La température ne doit jamais être inférieure à 0℃ lors de la pose du câble. Rayon de courbure permis: pas moins de 6 fois le diamètre global pour le câble non blindé; pas moins de 12 fois le diamètre global pour le câble blindé ou écrané; pas moins de 6 fois le diamètre global pour le câble flexible écrané.
